Autor Tema: Fuente de alimentación digital  (Leído 85644 veces)
0 Usuarios y 1 Visitante están viendo este tema.
Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« : Marzo 28, 2009, 08:52:14 »

Amigos, en estos momentos (ahora mismo), estoy construyendo una variante de la fuente de Osvaldo Valdorre
Hilo del foro todopic:
http://www.todopic.com.ar/foros/index.php?topic=18804.0

Revisando todo el desarrollo del proyecto encuentro que tiene varios problemas y decidí armarla ya que la necesito bastante para mis otros proyectos.

El tema es que tal cual está la fuente tiene varios problemas, estoy usando un transformador de 24V 4A y la disipación por calor de los TIP142 no va a soportar con solo un disipador, entonces estoy agregando un generoso disipador en la parte trasera que reorganiza todo el pcb, además de ventilación forzada que se activa de acuerdo al amperaje y temperatura interior.

Otro de los cambios es relativo a los problemas con el calentamiento del 7805 y el riple que se mete en las mediciones, y como solución estoy incorporando un trafo chico de 12v 500ma y su regulación separda de la línea de poder.

Bueno, me dejo de chachara, les adjunto lo que tengo hasta ahora y si ven algún error, o quieren aportar algo que deseen agregarle, están a tiempo (jeje en 2 horas termino el pcb, mucho tiempo no queda pero bueno).

Cualquier ayuda será bienvenida  rolleyes rolleyes



EDITO.
10/4/09




15-04-09

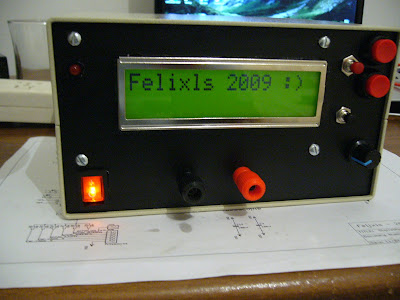

Proyecto terminado




Archivos

http://sergiols.blogspot.com/

La licencia es Creative Commons http://creativecommons.org/licenses/by-sa/3.0/

Citar
You are free:
to Share — to copy, distribute and transmit the work
to Remix — to adapt the work

Under the following conditions:
Attribution — You must attribute the work in the manner specified by the author or licensor (but not in any way that suggests that they endorse you or your use of the work).
Share Alike — If you alter, transform, or build upon this work, you may distribute the resulting work only under the same or similar license to this one.

Que significa que son libres de copiar, distribuir, transmitir y modificar este trabajo, bajo la única condición de publicar el trabajo realizado, las modificaciones realizadas y reconocer el autor original ( y de donde fue obtenido).


« Última modificación: Agosto 04, 2011, 01:17:47 por Felixls » En línea
ZeK005
Administrator
PIC24F
*****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 2722



« Respuesta #1 : Marzo 28, 2009, 09:42:17 »

Me gusta la idea. Uno de estos dias me voy a sentar a ver bien que onda con este tipo de proyectos. Mi idea es hacer una fuente regulada controlada con un micro. Mi intencion es poder regular la tension de salida con una buena resolucion, algo asi como poder controlar la salida de tension de a 5mA o menos. Lo mismo con la corriente.

La regulacion se podria hacer con botones o algun dial... en fin... ya veremos que sale Wink

BUEN PROYECTO y lo voy a seguir de cerca Felix
En línea
Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« Respuesta #2 : Marzo 28, 2009, 09:44:21 »

Gracias Zek, mirá que es justamente la idea, es una fuente microcontrolada con regulación de tensión y corriente por medio de un encoder...
En línea
Bar Tolo
PIC10F
*
Desconectado Desconectado

Sexo: Masculino
Mensajes: 8



« Respuesta #3 : Marzo 28, 2009, 10:07:56 »

Hola muchacos, muy bueno ese proyecto.


Un Saludo.
En línea

Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« Respuesta #4 : Marzo 28, 2009, 10:35:59 »

El disipador y la turbina van adentro, el aire caliente sale por las ranuras traseras.

Ya tengo las medidas de la placa de potencia, 80x90mm

Ruteando...
En línea
El_Guitre
Moderador
PIC12F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 255



« Respuesta #5 : Marzo 28, 2009, 11:49:26 »

Buen proyecto, también pensaba armarme esa fuente. Vas a usar el hex de valdorre o vas a hacer tu propio programa?
En línea

Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« Respuesta #6 : Marzo 29, 2009, 12:24:07 »

El microcontrolador va a ser un 877, y el programa voy a volverlo a hacer, en C.

EDITO.
Agrego al primer post, el PCB, disposición de componentes y esquemáticos actualizados, mañana tiro la placa al cloruro, a menos que alguien me avise que algo está mal.

Como mejora adicional, la placa es de una sola cara sin puentes   bang bang

Bue, hasta más tarde, estoy fusilado, Rip
« Última modificación: Marzo 29, 2009, 03:17:32 por Felixls » En línea
Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« Respuesta #7 : Marzo 29, 2009, 11:57:07 »

Foto del gabinete, trafos, disipador, turbina, y algunos componentes montados en una placa de nueva tecnología - papel  Tongue -

Calculo que en 2 horas tengo el PCB con los componentes para mostrarlo... rolleyes rolleyes



Foto más grande en mi bog  Wink
En línea
Ariel
Global Moderator
dsPIC
****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 10618



WWW
« Respuesta #8 : Marzo 29, 2009, 12:34:14 »

Impresionante. Esas PCB reciclables son el summun de lo ecologico :)

Te cuento que me voy a armar una este invierno, asi que docuenta todo bien bien como para que no tenga problemas a la hora de encararla :) :)

Me va a venir bien...solo tengo una de 12V/30A, asi que esto será un buen elemento para mi tallercito.
En línea

Si cualquier habilidad que aprende un niño será obsoleta antes de que la use, entonces, ¿qué es lo que tiene que aprender? La respuesta es obvia:
La única habilidad competitiva a largo plazo es la habilidad para aprender
“. Seymour Papert
Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3037



WWW
« Respuesta #9 : Marzo 29, 2009, 12:40:16 »

Estaba a punto de hacer la transferencia cuando revisé de vuelta los esquemáticos, y entonces  Idiota Idiota

Consulta, es necesario colocar en este caso un diodo entre los terminales de la turbina?  (digo por la fuerza contraelectromotriz...)

En línea
Ariel
Global Moderator
dsPIC
****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 10618



WWW
« Respuesta #10 : Marzo 29, 2009, 12:45:37 »

Yo lo pondria....lo hago siempre que "muevo" un motor o rele. A lo sumo, gastas unos centavos mas, pero te quedas tranquilo :)
En línea

Si cualquier habilidad que aprende un niño será obsoleta antes de que la use, entonces, ¿qué es lo que tiene que aprender? La respuesta es obvia:
La única habilidad competitiva a largo plazo es la habilidad para aprender
“. Seymour Papert
geronimox
Moderador
PIC18F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 1175



WWW
« Respuesta #11 : Marzo 29, 2009, 03:50:32 »

 shocked Avanzas mas rapido de lo que leo jaja
Sobre el diodo, definitivamente hace falta. Yo me olvide de ponerlo en un proyecto y lo que me pasaba, era que se me reseteaba el pic cada vez q se accionaba el rele  Huh?
Yo te diria que no rehagas la placa, directamente soldalo al diodo sobre los pines del transistor supongo, del oto lado de la plaqueta, un diodo cochino no merece que te carcomas ruteando de nuevo jeje =)
Saludos!
En línea

Gero. Divide & Conquer.>----.
^-------------------------------|
-'-------------------------------'
Ariel
Global Moderator
dsPIC
****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 10618



WWW
« Respuesta #12 : Marzo 29, 2009, 03:53:31 »

Coincido con el elefante hiperkinetico  Grin
Tambien puede ayudar a evitar los reseteos un pequeño condensadore cerámico en paralelo con el motor, aunque esto no lo he probado.  rolleyes2
En línea

Si cualquier habilidad que aprende un niño será obsoleta antes de que la use, entonces, ¿qué es lo que tiene que aprender? La respuesta es obvia:
La única habilidad competitiva a largo plazo es la habilidad para aprender
“. Seymour Papert
ZeK005
Administrator
PIC24F
*****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 2722



« Respuesta #13 : Marzo 29, 2009, 04:04:14 »

el diodo en que direccion? igual que en un rele?
En línea
Ariel
Global Moderator
dsPIC
****
Desconectado Desconectado

Sexo: Masculino
Mensajes: 10618



WWW
« Respuesta #14 : Marzo 29, 2009, 04:05:48 »

el diodo en que direccion? igual que en un rele?
Exacto!
Si lo pones al reves, la corriente circularia por el diodo y el motor no giraria. Pero puesto al reves, cuando apagas el motor, toda la corriente que este "devuelve" la maneja el diodo. (Al menos asi lo entiendo yo!)
En línea

Si cualquier habilidad que aprende un niño será obsoleta antes de que la use, entonces, ¿qué es lo que tiene que aprender? La respuesta es obvia:
La única habilidad competitiva a largo plazo es la habilidad para aprender
“. Seymour Papert
