Autor Tema: como hacer un control remoto?  (Leído 25866 veces)
0 Usuarios y 1 Visitante están viendo este tema.
chalo666
PIC10F
*
Desconectado Desconectado

Mensajes: 2


« : Abril 07, 2009, 03:03:53 »

Soy nuevo en el foro y quisiera saber si alguien me puede ayudar a crear un control remoto, para un carrito de juguete al cual le quiero dar movimiento de ir hacia adelante y hacia atrás ó si se pudiera que también pueda dar vuelta de derecha a izquierda. Por su atención, gracias!!  Wink
En línea
Leon Pic
Moderador
dsPIC
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 5306


Cumulonimbus


WWW
« Respuesta #1 : Abril 07, 2009, 03:35:46 »

Hola chalo. Bienvenido al foro.

Existen en el mercado unos módulos transmisores muy bueno y de muy fácil utilización. Son los módulos TWS y RWS. En el propio datasheet trae un circuito básico para armar el cual funciona muy bien. Verás que tiene un codificador para el transmisor y un decodificador para el receptor. Estos codificadores y decodificadores, tienen hasta 4 entradas y 4 salidas respectivamente. Son justo los 4 que quieres. El alcance de estos módulos, son aproximadamente de 100 mts a campo libre.
En línea

Jesús dijo, yo soy el CAMINO, la VERDAD y la VIDA, nadie llega al PADRE si no es por mi.
mundotronic
PIC12F
**
Desconectado Desconectado

Sexo: Masculino
Mensajes: 167



WWW
« Respuesta #2 : Abril 13, 2009, 11:11:18 »

Hola Chalo666!, yo use esos moodulos que nombra Leon Pic, Los TWS y RWS son de Reynolds y trabajan a una frecuencia de 433,92MHZ, tambien estan los equivalentes pero de Laipac y el numero de parte es TLP434 y RLP434 respectivamente. Se pueden usar un TX de Reynolds con un RX de Laipac tranquilamente. Yo cuando hice las pruebas use un PIC conectado directamente al TX y al RX (sin codificador ni decodificador), envie solo una cadena de texto y los mostraba en el receptor en un LCD de 2x16. El problema que tuve es que los hice en dos protoboar y los cablecitos arqueados hacian que entre mucho ruido y a veces se perdian datos y no llegaba a mostrarme nada en el LCD. En estos dias busco el codigo hecho en PBP y los subo para que tengas una idea.

Saludos!
En línea

paquin
PIC10F
*
Desconectado Desconectado

Sexo: Masculino
Mensajes: 51



« Respuesta #3 : Mayo 01, 2009, 11:54:23 »

Hola chalo. Bienvenido al foro.

Existen en el mercado unos módulos transmisores muy bueno y de muy fácil utilización. Son los módulos TWS y RWS. En el propio datasheet trae un circuito básico para armar el cual funciona muy bien. Verás que tiene un codificador para el transmisor y un decodificador para el receptor. Estos codificadores y decodificadores, tienen hasta 4 entradas y 4 salidas respectivamente. Son justo los 4 que quieres. El alcance de estos módulos, son aproximadamente de 100 mts a campo libre.

Hola Leon, revise los data shets tws-434, pero como nunca he realizado un proyecto que lo requiera no tengo ni idea de como usarlo y si necesita algun tren de pulsos o alguna frecuencia en especial Sad podrias explicar de manera muy breve el funcionamiento de este bicho o algun enlace  para darme una idea. te agradezco tu apoyo bye.
En línea
Leon Pic
Moderador
dsPIC
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 5306


Cumulonimbus


WWW
« Respuesta #4 : Mayo 02, 2009, 08:50:41 »

Es tan fácil su funcionamiento, que cuando lo energizas, ya está listo para usarse. En el datasheet trae un pequeño circuito de ejemplo, yo monté ese circuito y funciona de maravillas. Para empezar, te recomiendo ese circuito.

Si te fijas bien, esos circuitos integrados HT-12E y HT-12D son codificadores y decodificadores respectivamente. Las entradas A0 hasta A7, elegís la codificación poniéndolo en estado bajo (0 lógico) o dejarlos al aire. Este mismo código deberá estar en el decodificador. Los cuatros pulsadores AD8 hasta AD11, son entradas de datos, si necesitas pulsadores, lo dejas así, y las 4 salidas del decodificador son D8 a D11.

El alcance es de 100mts en campo libre con un antena de 25 cm  de largo.
En línea

Jesús dijo, yo soy el CAMINO, la VERDAD y la VIDA, nadie llega al PADRE si no es por mi.
miller_13tc
PIC10F
*
Desconectado Desconectado

Mensajes: 1


« Respuesta #5 : Diciembre 14, 2009, 11:25:51 »

buenas leonpic, he leido el pdf del transmisor y receptor TWS - 434  rws434 respectivamente, mi consulta es la siguiente:
como es la codificacion en el transmisor?? es decir?? si con los pulsadores que trae el circuito del pdf ingreso por ejemplo 1000 (en binario), en la salida del transmisor tendre tambien 1000??es decir la unica salida activa seria la D3?Huh?
lo quiero para controlar un carrito de juguete a control remoto, este carrito tendra 2 o 3 motores dc de esos pequeñitos, ahora mi otra consulta es.. asi como esta este circuito del pdf, puedo ya controlar unos 2 motores Huh? o necesito añadirlo un pic o algo parecido,

gracias por tu ayuda
En línea
Leon Pic
Moderador
dsPIC
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 5306


Cumulonimbus


WWW
« Respuesta #6 : Diciembre 14, 2009, 05:51:51 »

Hola miller. Bienvenido al foro.

Los codificadores HT12E y HT12D, traen 8 pines que se utilizan para la codificación de la señal. También posee 4 canales para activar a distancia por medio de pulsadores.
Hay un problema con estos codificadores y decodificadores. Sus canales, no son rápidos y una comunicación a 9600 baudios no es soportado. De echo, si pulsas rápido un pulsador, algunas pulsaciones no son atendidas por el codificador. Si quieres hacer una comunicación de pic a pic, éstos codificadores y decodificadores, no son útiles. Ya las he probado.
En línea

Jesús dijo, yo soy el CAMINO, la VERDAD y la VIDA, nadie llega al PADRE si no es por mi.
ilatan_33
PIC10F
*
Desconectado Desconectado

Mensajes: 1


« Respuesta #7 : Enero 29, 2010, 10:40:01 »

estoy haciendo un proyecto con el transmisor tws434 y el receptor rws434 junto con los HT12E y HT12D, pero cuando los conecto  y pongo TE a tierra no hace nada, el receptor no recive nada y las direcciones estan bien entres los dos. me pueden ayudar.

 ps: los tengo conectados a la misma fuente, tiene eso algo que ver?
En línea
mikrosurfer
Visitante
« Respuesta #8 : Enero 29, 2010, 10:58:19 »

    Hola una ves una persona me pidio que lo ayudara a hacer un sistema con estos modulos transmisores y reseptores, tengo toda la conversacion en mi foro para el que la quiera ver en:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Nota: Tiene que estar registrado para ver los post.

EDITADO: El foro es para COMPARTIR información y es de muy mal gusto utilizarlo para ganar "clientes" en tu página, encima pedirles que se registren para poder verlas.

« Última modificación: Febrero 18, 2010, 02:44:34 por Gabriel » En línea
EL MOE
PIC10F
*
Desconectado Desconectado

Sexo: Masculino
Mensajes: 36


EL MOE


« Respuesta #9 : Febrero 18, 2010, 12:05:02 »

hola amigos del foro tengo una pequeña duda  yo se que para hacer un control remoto ir se nesesita de algun sensor receptor como el tsop 1738 ahora fui a la tinda de electronica y desafortunadamente no encontre este dispositivo y pues lo pedi como receptor de ir de televisor cual fue mi sorpresa me dieron  el siguiente dispositivo que por ningun lado me encuentro el datashett ustedes saben como esque se prueban este tipo de dispositivos para saber que pata es vcc gnd y vout  o tienen el datashett nesesito saber la configuracion de sus pines

En línea
Emiliano
Moderador
PIC16F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 877


'67 Caprice


« Respuesta #10 : Febrero 18, 2010, 12:07:24 »

Si no conseguis el datasheet en internet podrias pedirlo en la tienda que lo compraste.
Tienen que tener los datos de los componentes que venden.

Otra cosa: que caracteristica tiene el componente?. Digo, como para poder buscar el datasheet.  Wink
« Última modificación: Febrero 18, 2010, 12:10:05 por Emiliano » En línea
geronimox
Moderador
PIC18F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 1175



WWW
« Respuesta #11 : Febrero 18, 2010, 01:02:15 »

Hola!
Yo una vez compre un par de estos receptores y no tenian "marca".
Tenian la chapa metalica de carcasa y el bultito negro como tu dibujo.
Como no tenia el datasheet, me arriesgue (ya que no era caro) y al tanteo probe alimentandolo de distintas maneras conectandole un led a lo que yo "suponia" como salida.
El bichito no se quemo ya que solo era muy poco tiempo el que lo probaba.
Hasta que encontre el pinout.
No te lo recomiendo si te salio caro.

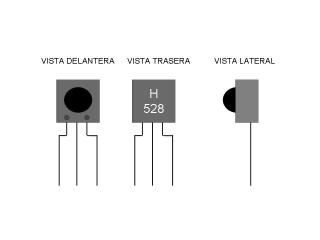

Por si te sirve de algo, el que yo tengo se ve asi, y asi resulto ser el pinout:

Saludos!
« Última modificación: Febrero 18, 2010, 01:05:00 por geronimox » En línea

Gero. Divide & Conquer.>----.
^-------------------------------|
-'-------------------------------'
EL MOE
PIC10F
*
Desconectado Desconectado

Sexo: Masculino
Mensajes: 36


EL MOE


« Respuesta #12 : Febrero 18, 2010, 02:39:00 »

pues le pregunte al que atendia la tienda que numero de sensor era nose minimo que me diera el numero NTE pero me dijo que no sabia que el probedor asi se los vendia como sensor de tv    rolleyes y pues le dije muy bien lo compro y me costo 9 pesos mexicanos se me hiso muy varato para un receptor de ir por eso es que dudo que sea uno pero  voy a hacer pruevas con un led y lo voy a alimentar con un poco menos de 5 volts para no arriesgarle

nadamas el sensor que compre es de empaque plastico negro como los ir originales

muchas gracias pruevo y les cuento  Grin Grin
En línea
cerebro
PIC12F
**
Desconectado Desconectado

Sexo: Masculino
Mensajes: 226



« Respuesta #13 : Febrero 18, 2010, 12:00:52 »

por las dudas tiene 2 patas juntas y otra un poco más separada?
ojo con alimentarlo al reves que no resisten nada... yo queme uno así por probar Idiota
En línea
Felixls
Moderador
PIC24F
******
Desconectado Desconectado

Sexo: Masculino
Mensajes: 3034



WWW
« Respuesta #14 : Febrero 18, 2010, 12:14:33 »

Si es parecido a este:



Entonces puede ser un SFH 5110 (o similar), el datasheet es este:
http://www.datasheetcatalog.com/datasheets_pdf/S/F/H/5/SFH5110-40.shtml
En línea
